管道管件法蘭重量計算公式大全

更新時間??2021-05-04 19:48 閱讀

常用計算公式
1、 鋼管類
（1） 碳鋼鋼管理論重量（Kg/m）＝［直徑－壁厚］×壁厚×0.02466
（2） 合金鋼管理論重量（Kg/m）＝［直徑－壁厚］×壁厚×0.02483
（3） 不銹鋼鋼管理論重量（Kg/m）＝［直徑－壁厚］×壁厚×0.02491
2、鋼板理論重量（Kg/m）＝長（m）×寬×厚×7.85    （不銹鋼鋼板×7.93）
3、圓鋼理論重量（Kg/m）＝0.006165×直徑²
4、角鋼類
（1）六角鋼理論重量（Kg/m）＝0.0068×對邊寬²
（2）八角鋼（Kg/m）＝0.0065×對邊寬²
（3）等邊角鋼（Kg/m）＝0.00785×邊厚×［2×邊寬－邊厚］
（4）不等邊角鋼（Kg/m）＝0.00785邊厚×［長邊寬＋短邊寬－邊厚］
5、工字鋼理論重量（Kg/m）＝0.00785×腰厚工高×［腿寬－腰厚］
6、槽鋼理論重量（Kg/m）＝0.00785×腰厚工高×［腿寬－腰厚］
7、方鋼理論重量（Kg/m）＝0.00785×邊長（mm）×邊長（mm）
8、扁鋼理論重量（Kg/m）＝0.00785×寬×厚
9、管內表面積m²＝內徑×3.14×長度
10、陶瓷理論重量Kg＝長（m）×寬×厚×3.56
11、90°彎頭（彎管）展開長度＝R（mm）×1.57
12、90° R=1.5D壓制彎頭下料長度＝直徑×2.5×數量＋直徑／2
13、90° R=1.5D推制彎頭下料長度＝彎曲半徑×1.57×彎頭外徑／管材外徑＋3倍管材壁厚
14、熱壓三通選材口徑＝支管高度＋主管口徑／2（mm）


熱壓三通選材長度＝主管長度＋富余量
15、冷拔三通下料長度＝主管長度＋支管高度＋支管內徑／2
16、管帽下料直徑＝管帽口徑＋高度
17、彎頭理論重量（Kg）＝［直徑－壁厚］×壁厚×0.0387×彎曲半徑R（mm）／1000

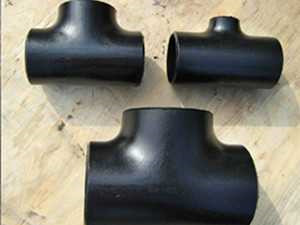

18、等徑三通理論重量（Kg）＝［外徑－（壁厚＋2）］×（壁厚＋2）×0.02466×長
  或等徑三通理論重量（Kg）＝［外徑－（壁厚＋1.5）］×（壁厚＋1.5）×0.02466×（3C-D／2）
外徑→mm，壁厚→mm，長→m。
一級變徑按0.94計算；二級變徑按0.91計算；三級變徑按0.89計算。
19、一級變徑大小頭理論重量（Kg）＝［（大頭＋小頭）／2－壁厚］×壁厚×0.02466×長
    大頭＋小頭外徑→mm，壁厚（大頭）→mm，長度→m。
    二級變徑按0.94計算；三級變徑按0.91計算；四級變徑按0.89計算。
