日標法蘭

更新時間??2021-05-03 20:57 閱讀

日標法蘭簡稱為JIS法蘭，屬于日標法蘭標準體系。是日標法蘭(又稱JIS法蘭)的其中一種表現形式，是日標設備或管道上常用的法蘭。

日本應用標準體系(JIS)
管子：大外徑系列 (JIS G3454、JIS G3458、JIS G 3459)與ANSI大多數相同
無縫鋼管公稱直徑：(DN6~DN650)mm      壁厚表示方法：管子表號"Sch"表示壁厚
焊接鋼管公稱直徑：(DN350~DN2000)mm   壁厚表示方法：直接用壁厚數值表示。
管法蘭：(JIS B2201、JIS B2220等)自成體系,既不屬于"美式法蘭",也不屬于"歐式法蘭"
公稱直徑： (DN10~DN1000)mm


公稱壓力等級：2K、5K、l0K、16K、20K、30K、40K、63K 共8個等級
法蘭密封面：光滑面、大凸臺面、小凸臺面、凹凸面、榫槽面 5種
法蘭型式：平焊式、承插焊式、對焊式、螺紋連接式、松套式及法蘭蓋6種
※JIS應用標準體系與ANSI和DIN等都不能配套使用。為了彌補這個缺陷,日本石油學會編制了一套JPI標準,它基本上等效采用了ANSI/API應用標準體系,故它能與ANSI互換。
◆日本應用標準體系JIS中常用的標準有:
JIS G3458 合金鋼管
JIS G3459 不銹鋼鋼管
JIS G3468 電弧焊大直徑不銹鋼鋼管
JIS B2201 鐵素體材料管法蘭壓力等級
JIS B2202 管法蘭尺寸
JIS B2210 鐵素體材料管法蘭基礎尺寸
JIS B2220 鋼制管法蘭
JIS B2302 鋼制螺紋連接管件
JIS B2311 普通用途的鋼制對焊管件
JIS B2312 鋼制對焊管件
JIS B2313 鋼板制對焊管件
JIS B2404 管閥蘭用纏繞式墊片

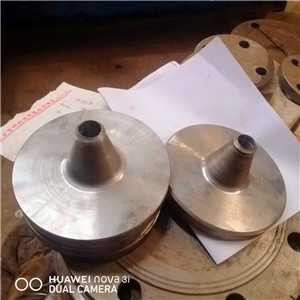

日本法蘭圖片：
