您當前的位置： 主頁 > 法蘭配套產品 > 彎管 >

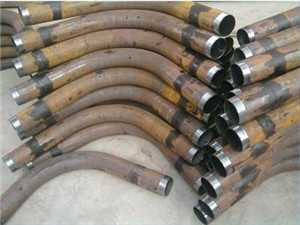

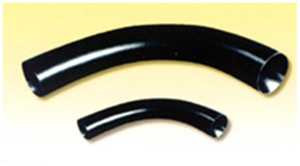

彎管

彎管生產廠家設計
材料：不銹鋼 碳鋼 合金鋼
交期：標準產品常年現貨
描述：聯系站長免費領取相關標準及重量表
規格： DN20-DN3000
在線咨詢
  • 產品詳情
    管類零件的彎制，其工件質量的好壞，除了各 個彎管工藝參數的確定外，彎管模的設計及其參數 的選定將起主要作用。我廠的產品中有許多彎管 件，在彎管模的設計方面積累了一些經驗，下面就 彎管模設計的一些參數確定作一介紹。

    彎管的方法一般有纏繞式、滾彎、外壓、頂彎、 拉彎等。我廠一般用纏繞式較多，圖 為模具結構 圖。對于纏繞式，一般認為最小彎曲半徑 ! 管中心 線 為管子外徑 " 的 倍。經多次實踐驗證。當 # " " 時，最小彎曲半徑可為 ! " 。 管子彎曲常發生外側管壁破裂，內側起皺，以 及橢圓度較大等。對于這些問題的解決，在彎管模 模槽和導向板上作了一定的改進，通過大量實踐效 果較好。

    方法一：將彎管模模槽設計成模槽周沿向 外伸出一定的量，一般取 # ，而且彎管模與導向板之間留有 的間隙，這樣就較好地控制 和改善了管子在彎曲過程中斷面上的變形。

    方法二：將導向板的型槽設計為一個復合圓 弧組成的模槽，即在導向板上設計反變形槽，以抵消 管子彎曲時產生的橢圓及斷面畸變，并在彎管模和導向板之間留 的間隙。

    芯軸一般分： 硬芯：球面形、炮彈形、圓筒形等。軟芯：我廠一 般用撓性串珠式。 對 的管件一般用軟芯，對 ! 的管件用硬芯。 設計軟芯時，一般串珠的外徑和軟芯體與管子 內徑有 的單面間隙，保證使用時芯軸 能在管內移動自如。軟芯在安裝時，將所有串珠都 調整到切點之前，芯軸體位于切點，以使彎形時支 撐管子，防止變形，見圖 。 我廠一般用球面形的硬芯，其安裝尺寸見圖 。需要說明的是，芯軸相對切點的提前量，一般取 ，但需要反復試驗，直到滿意為止。

    對于一些材料屈服極限高或相對壁厚特別小的 制件 ! ，在彎制時還需設置防皺板，以 使相對于管子在管子與彎曲模的切點處建立一個直 線區，以防止管子在彎曲時起皺。防皺板的形狀如圖防皺板在安裝時，一側與管子外徑相配，另一側 與彎管模模槽接觸。生產中，常在防皺板與彎管模 相配的一側涂上紅丹，反復摩擦，找出高點，打磨后， 以上面積與彎管模的模槽接觸才使用。

    防皺板在安裝時，一側與管子外徑相配，另一側 與彎管模模槽接觸。生產中，常在防皺板與彎管模 相配的一側涂上紅丹，反復摩擦，找出高點，打磨后， 以上面積與彎管模的模槽接觸才使用。

    敘述了彎管模設計中最小彎曲半徑的確定，彎管模模槽的結構，芯軸的形式和安裝， 有效地防止管子變形，并通過實踐經驗給出了一些模具設計參數。
