熱壓三通的下料尺寸表

更新時間??2021-09-23 08:20 閱讀

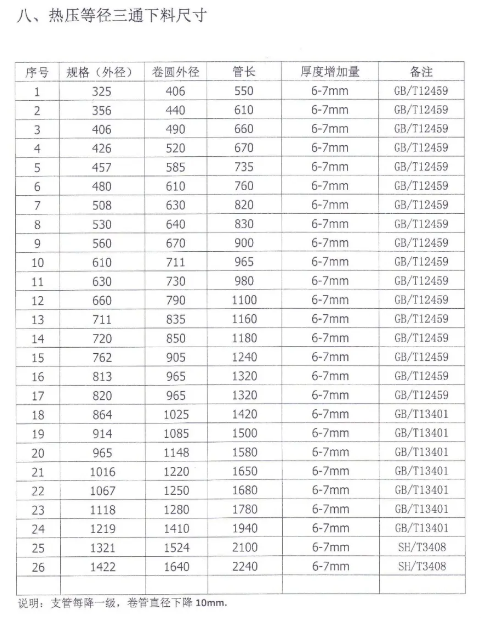

熱壓三通的下料尺寸表

過去由于生產的HFW焊管厚度與外徑的比值(厚徑比)較小,往往不考慮鋼板厚度對焊管冷彎成形的影響,原料鋼板的表面寬度尺寸被設計為上下相等.這種設計方法得到的原料鋼板在生產厚徑比較大的HFW焊管時可能造成焊接困難.為此,結合有限元分析法,提出了一個HFW焊管原料鋼板尺寸的優化設計方法,并用該方法對某鋼廠HFW焊管生產線的原料鋼板進行了尺寸優化設計,檢驗了該方法的有效性,同時還研究了焊管厚徑比與原料鋼板最佳尺寸之間的關系.

螺紋加工中比較重要的是尺寸的計算,只有正確的計算才能加工出合格的螺紋.因?yàn)槿切温菁y的牙型比較小,加工時由于車刀的擠壓使牙型外脹,還有螺紋刀刀尖不是削平的梯形,而是圓弧形的,所以有必要把理論尺寸和實際加工尺寸之間的關系講明白.讓螺紋的加工變得更準確.

供了風電機組塔架鋼板下料尺寸計算方法,風電機組塔架是由數段圓錐筒體依靠法蘭連接組成一個錐形圓筒狀結構,對每一張鋼板的尺寸計算有極高的要求,必須嚴格控制其誤差.本文給出了一個固定的模板,只需輸入個別已知數據,模板就會自動算出所有所需尺寸,同時盡可能減少人為因素.
