法蘭蓋建模并宏錄制 因為 SolidWorks 整合了 VB 編輯器，而這個編輯器 又可以進行宏與二次開發的制作。在這里使用宏的建立 來打好基礎框架，然后再用 VB 對宏內容進行編輯，可 以簡化開發過程。用這種錄制宏的方法也能夠快速得到 SolidWorks 的操作命令。為此在對標準件庫進行開發的 同時，首要的是對標準件進行建模。平面鋼制法蘭蓋主 要是應用在壓力不大、對密封性能要求不高的管道聯接 中。在 SolidWorks 環境下，本文參照《中華人民共和國 國家標準 GB/T9123-2010 鋼制法蘭蓋》中 Class 標準給 出的標準件數據，進行建模及后續探討。



（1）運行 SolidWorks，新建零件圖文件，然后開 始錄制宏。

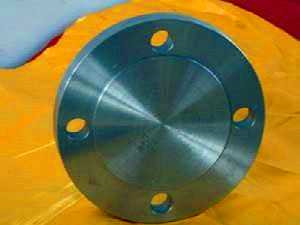

（2）利用草圖功能、陣列及特征拉伸功能， 對其進行建模，得到如圖 1 平面法蘭蓋。
（3）停止宏 錄制并把宏文件保存到特定文件夾中，方便下一步使用。
（4）使用編輯宏打開剛剛錄制的宏文件，可以看到建 模過程中的代碼，此時宏中程序代碼并不能直接使用， 要經過編輯后才能夠運行。

添加法蘭蓋參數化標準庫程序按鈕 在 Solid works 菜單欄中添加生成的法蘭蓋參數化 標準庫程序按鈕。 利用宏錄制功能錄制一個新的宏文件，打開宏文件 后，刪除里面所有代碼，然后將下列代碼粘貼到宏文件 中，最后將宏文件保存。 Sub main() Shell “\Soildworks \ 法蘭蓋參數建模 \ 平面法蘭 蓋 .exe”， 1 End Sub 在Solid works環境下，選擇菜單工具→自定義→宏， 在“自定義”對話框中單擊“命令”標簽，從“類別” 列表框中選擇“宏”，將右側最后一個按鈕拖到菜單欄上， 會彈出如下圖的對話框。在對話框中選擇剛剛保存的宏 文件，設置圖標，設置提示，點擊確定。菜單欄上就會 出現相應的按鈕。
