環松套法蘭
-
環松套法蘭分對焊的也有平焊的這張表就是對焊的環松套法蘭的重量表

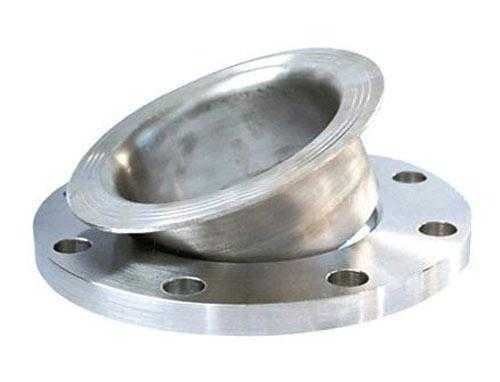

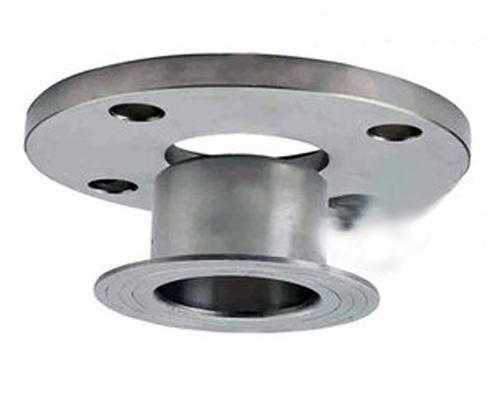

這種法蘭分法蘭和翻邊兩個部分，也叫環和法蘭，兩個部分。
| HG20599-97 對焊環松套鋼制管法蘭 | ||||||||||
|
公稱壓力 公稱直徑 |
Pg0.6MPa | Pg1.0MPa | Pg1.6MPa | Pg2.5MPa | Pg4.0MPa | |||||
| 環 | 法蘭 | 環 | 法蘭 | 環 | 法蘭 | 環 | 法蘭 | 環 | 法蘭 | |
| 15 | 0.03 | 0.36 | 0.04 | 0.60 | 0.04 | 0.60 | 0.04 | 0.6 | 0.04 | 0.6 |
| 20 | 0.04 | 0.40 | 0.05 | 0.67 | 0.05 | 0.67 | 0.05 | 0.67 | 0.05 | 0.67 |
| 25 | 0.08 | 0.58 | 0.09 | 0.93 | 0.09 | 0.93 | 0.09 | 0.93 | 0.09 | 0.93 |
| 32 | 0.11 | 0.71 | 0.13 | 1.10 | 0.13 | 1.10 | 0.14 | 1.1 | 0.14 | 1.1 |
| 40 | 0.16 | 1.17 | 0.17 | 1.83 | 0.17 | 1.83 | 0.17 | 1.83 | 0.17 | 1.83 |
| 50 | 0.19 | 1.34 | 0.20 | 2.07 | 0.20 | 2.07 | 0.22 | 2.07 | 0.22 | 2.07 |
| 70 | 0.27 | 1.48 | 0.31 | 2.72 | 0.31 | 2.72 | 0.31 | 2.72 | 0.31 | 2.72 |
| 80 | 0.37 | 1.80 | 0.41 | 3.25 | 0.41 | 3.25 | 0.46 | 3.4 | 0.46 | 3.4 |
| 100 | 0.52 | 2.88 | 0.56 | 3.52 | 0.56 | 3.52 | 0.59 | 4.23 | 0.59 | 4.23 |
| 125 | 0.71 | 3.31 | 0.79 | 4.45 | 0.79 | 4.45 | 0.93 | 6.15 | 0.93 | 6.15 |
| 150 | 1.07 | 4.40 | 1.16 | 5.50 | 1.16 | 5.50 | 1.29 | 8.13 | 129 | 8.13 |
| 200 | 1.43 | 4.98 | 1.56 | 7.41 | 1.56 | 7.41 | 1.9 | 10.6 | 1.9 | 10.6 |
| 250 | 2.62 | 6.61 | 2.84 | 8.97 | 2.84 | 9.41 | 3.7 | 13.9 | 3.91 | 17.5 |
| 300 | 3.71 | 8.54 | 3.96 | 11.40 | 3.96 | 13.30 | 5.69 | 19.6 | 6.13 | 28.6 |
| 350 | 5.04 | 11.30 | 5.26 | 13.90 | 5.26 | 18.10 | 8.5 | 25.6 | 9.29 | 40.3 |
| 400 | 6.75 | 13.70 | 7.34 | 18.20 | 8.25 | 23.90 | 10.9 | 36.6 | 12.8 | 56.5 |
| 450 | 8.04 | 16.30 | 8.74 | 23.50 | 9.83 | 31.10 | 14.7 | 49.4 | 20.6 | 82.1 |
| 500 | 9.52 | 19.60 | 10.10 | 26.90 | 12.30 | 39.20 | 17.1 | 56.3 | 25.1 | 80.8 |
| 550 | 11.4 | 22.40 | 12.10 | 33.40 | 15.20 | 55.80 | 24.8 | 74 | 35.6 | 107.4 |
| 600 | 14.6 | 32 | 15.5 | 46.1 | 22.1 | 85.7 | 33.4 | 113.7 | 50.5 | 172.8 |
使用對焊環松套法蘭的目的一般是為了節省材料，其結構分成兩部分，管子部分一頭和管道接，一頭做成對焊環。法蘭盤采用低等級的材料，而管子部分使用和管道一樣的材料，達到節省材料的目的。
對焊環松套法蘭的參考標準有國標：GB/T9112-2000（GB9115.1-2000～GB9115.4-2000）
美標：ANSI B16.5 Class150、300、600、900、1500（WN、SO、BL、TH、LJ、SW）
日標：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
日標：JIS 5K、10K、16K、20K（PL、SO、BL、WN、TH、SW）
對焊環松套法蘭的特點：
1、節約成本。當管材材質特殊，價格昂貴時，焊接同樣材質的法蘭成本高。
1、節約成本。當管材材質特殊，價格昂貴時，焊接同樣材質的法蘭成本高。
2、不便于焊接或不便于加工或需要的強度大。如塑料管、玻璃鋼管之類。
3、便于施工。如連接時法蘭螺栓孔對應不便于找正或者防止日后更換設備法蘭螺栓孔有變等
