JBT88-1994管路法蘭用金屬齒形墊片

材料：不銹鋼碳鋼合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000

在線咨詢

產品詳情

3.1

公稱通徑 DN	公稱壓力PN 20.0 MPa

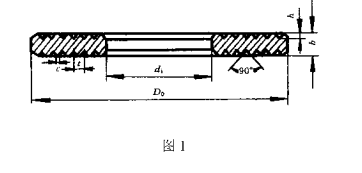

	墊片外徑 D0	墊片內徑 d	齒距 t	齒頂寬度 c	墊片厚度 b	齒高 h	齒數 n
15	27	15	1.5	0.2	3	0.65	4
20	34	22	1.5	0.2	3	0.65	4
25	41	26	1.5	0.2	3	0.65	5
32	49	34	1.5	0.2	3	0.65	5
40	55	40	1.5	0.2	3	0.65	5
50	69	51	1.5	0.2	3	0.65	6
65	96	72	1.5	0.2	3	0.65	8
80	115	88	1.5	0.2	3	0.65	9
100	137	105	2	0.3	4	0.85	8
125	169	133	2	0.3	4	0.85	9
150	189	153	2	0.3	4	0.85	9
175	213	177	2	0.3	4	0.85	9
200	244	204	2	0.3	4	0.85	10
225	267	227	2	0.3	4	0.85	10
250	318	258	2	0.3	4	0.85	15

技術要求
4.1墊片材料及適用的溫度范圍應符合表3的規定，其他技術要求應符合相應標準的規定。
表3 mm

材料名稱	標準	最高工作溫度軏
08 或 10	GB 711	450
0Cr13	GB 4237	540
0Cr19Ni9	GB 4237	600
00Cr17Ni12Mo2	GB 4237	450
4. 2墊片尺寸的極限偏差應符合表4的規定。
	表 4	mm
墊片內徑4	墊片外徑D。	墊片厚度t
極限偏差	極限偏差	極限偏差
+1.0	0	+0.25
0	-1.0	0

4. 3金屬齒形墊兩端面平行度誤差為每100 mm直徑長度不得超過0.1 mm 4.4金屬齒形墊齒頂平面的表面粗糙度凡為1.6 um。
4.5金屬齒形墊應由整塊鋼板制成，不允許拼焊。
5標記和包裝 5.1墊片應按規格材料分別包裝，交貨時應附有質量檢驗合格證，并用標簽標明5.2條規定的內容。 5. 2標記示例
公稱通徑100 mm、公稱壓力6.3 MPa、材料為0Cr19Ni9的凹凸面管法蘭用金屬齒形墊片：齒形墊 100—63 0Crl9Ni9 JB/T 88—1994
附加說明：
本標準由機械工業部機械標準化研究所提出。
本標準由機械工業部機械標準化研究所、北京華光密封件廠起草。本標準起草人李俊英、葉寶龍、李新華。
