1 主題內容與適用范圍
本標準規定了公稱壓力 PN 為 4.0，6.3，10.0，16.0，20.0 MPa 的凹凸面對焊鋼制管法蘭的型式和
尺寸。
本標準適用于公稱壓力 PN4.0~20.0 MPa 的凹凸面對焊鋼制管法蘭。
2 引用標準
JB/T 74 管路法蘭 技術條件

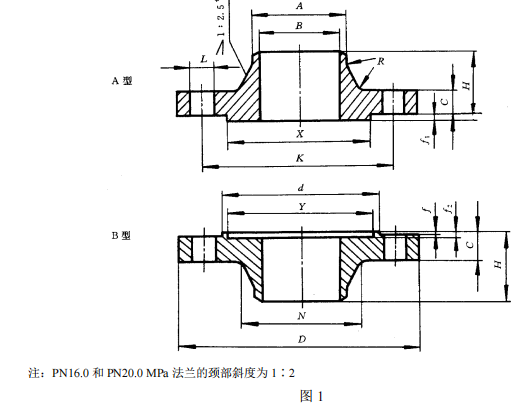

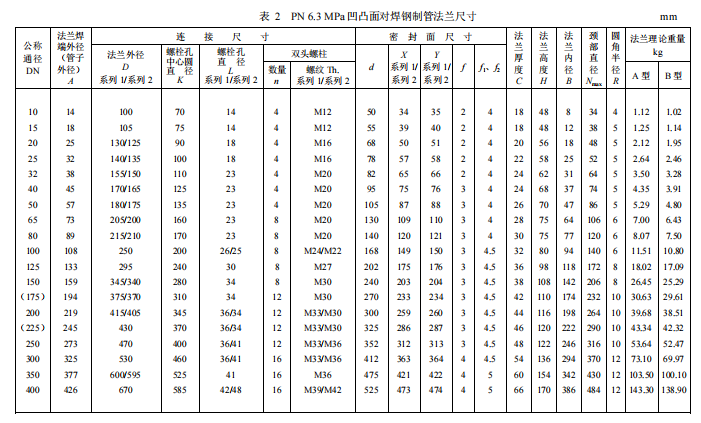

3 法蘭的型式和尺寸應符合圖 1 及表 1~表 5 的規定。
4 法蘭的技術要求按 JB/T 74 的規定。
5 法蘭的公稱壓力和不同溫度下的最大允許工作壓力按 JB/T 74 附錄 B 的規定。
6 標記示例
公稱通徑 300 mm、公稱壓力 4.0 MPa、尺寸為系列 2 的凸面對焊鋼制管法蘭：
法蘭 300—40A JB/T 82.2—1994
公稱通徑 300 mm、公稱壓力 4.0 MPa、尺寸為系列 1 的凹面對焊鋼制管法蘭：
法蘭 300—40B（系列 1） JB/T 82.2—1994
注：① 表 1~表 5 中系列 1 法蘭連接尺寸與國標及德國法蘭標準尺寸互換；系列 2 尺寸與原機標法蘭尺寸互換；新產品設計應優先采用系列 1 尺寸。
② 表 1~表 5 中列出的法蘭理論重量是指系列 2 法蘭。
附加說明：
本標準由機械工業部機械標準化研究所提出并歸口。
本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠和河北省石油化工高壓管件廠起草。
本標準主要起草人李俊英、吳禎家、張風林。
