1 主題內容與適用范圍
本標準規定了公稱壓力 PN 為 6.3，10.0，16.0，20.0 MPa 的環連接面整體鑄鋼管法蘭的型式和尺
寸。
本標準適用于公稱壓力 PN6.3~20.0 MPa 的環連接面整體鑄鋼管法蘭。
2 引用標準
JB/T 74 管路法蘭 技術條件

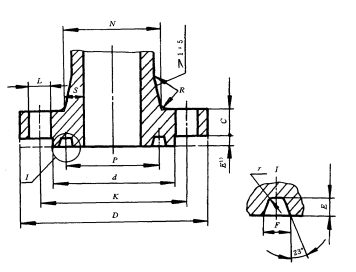

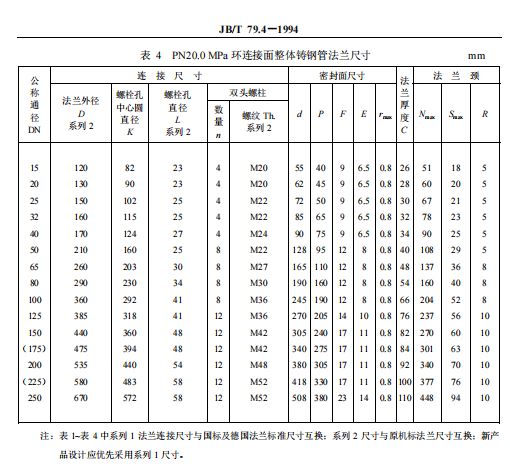

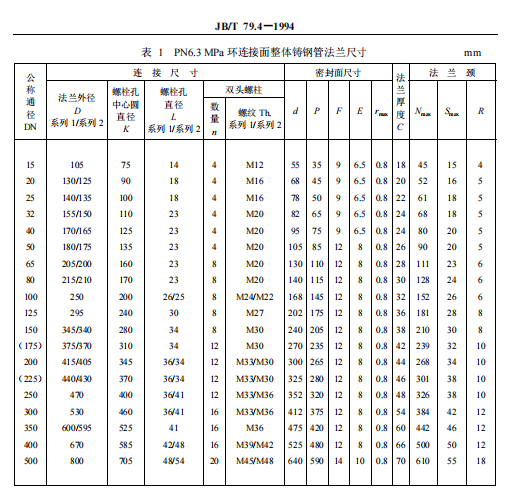

3 法蘭的型式和尺寸應符合圖 1 及表 1~表 4 的規定
注：1）凸出部分高度與梯形槽深度 E 相等，但不受尺寸 E 公差的限制。允許采用如虛線所示輪廓的全平面形式。
4 法蘭的技術要求按 JB/T 74 的規定。
5 法蘭的公稱壓力和不同溫度下的最大允許工作壓力按 JB/T 74 附錄 B 的規定。
附加說明：
本標準由機械工業部機械標準化研究所提出并歸口。
本標準由機械工業部機械標準化研究所、哈爾濱鍋爐廠起草。
本標準主要起草人李俊英、吳禎家。
