JB1162-1982壓力容器法蘭用纏繞墊片
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-

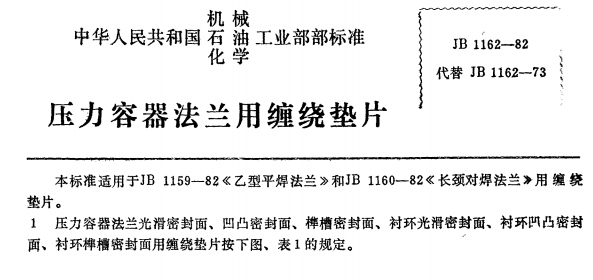

本標準適用于比1159—82《乙型平焊法蘭》和JB 1160—82《長頸對焊法蘭》用纏繞 墊片。

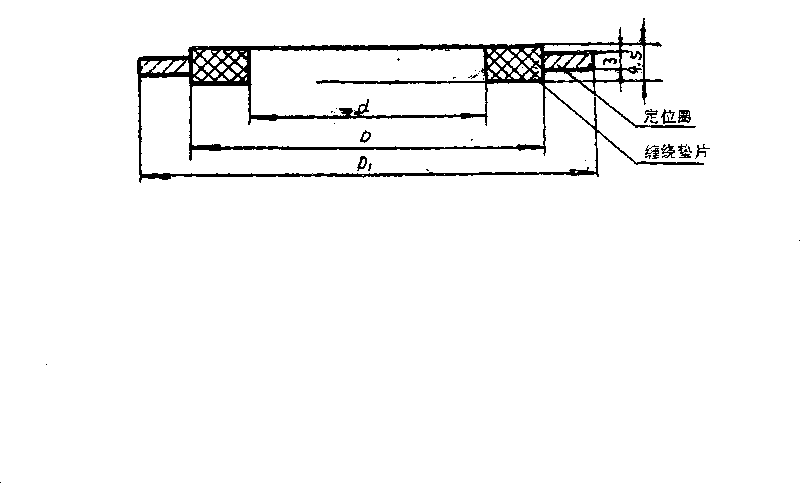

1壓力容器法蘭光滑密封面、凹凸密封面、榫槽密封面、襯環光滑密封面、襯環W凸密封 面、襯環榫槽密封面用纏繞墊片按下圖、表1的規定。
2墊片的金屬材料按表2規定，其表面不允許有粗糙不平、裂紋、凹坑、鎊皮、劃傷等缺陷，鋼 帶不允許有接頭。填充帶采用厚度為0.4?1.0mm的石棉紙、橡膠石棉帶或聚四氟乙烯薄膜等 石棉紙的燒失量應小于18吻，石棉橡膠帶和聚四氟乙烯按有關標準規定。定位圈材料為A 3。
表2
| 鋼帶材料 | 厚 度 （mm) | 硬 度 HB |
| 〇Crl3 | 0.15?0.2 | 120?190 |
| !Crl8Ni9 | 0.15?0.2 ‘ | ?140 |
mm 表3
|
項目 |
公稱直徑 | 300?1200 | 1300?3000 | |
|
定 墊 |
位圈 片 |
外徑 |
0 — 1.5 |
0 -2,0 |
| 墊 | 片 | 內徑 | +1 • 5 0 | + 2.0 〇 |
| 墊片厚度 | ±0.3 | 土0,4 | ||
4鋼帶與填充帶應緊密結合，層次均勻、無斷裂、重迭、空隙、彎曲等缺陷3 5 墊片的兩面應平整、金g帶的兩迫不允許有齒較袞箔。 。
6墊片繞成螺旋形后，在鋼帶的始端和末端點焊數點。焊接質量按下述要求，墊片厚度由 自由狀態的4.5mm壓縮到3mm后，無脫焊及松散現象。
7標志
帶定位圈時：墊片外徑x內徑x定位圏外徑標準號
舉例：外徑l〇54mm,內徑l〇22mm,定位圈外徑1080mm的纏繞墊片標志為：
墊片 1054 x 1022 x 1080 JB 1162—82 不帶定位圈時：墊片外徑x內徑標準號 舉例：外徑1054mm，內徑1022mm的纏_墊片標志為：
蟄片 1054 x1022 JB 1162—82.
